流量 |
(代表)
插装阀
型号 |
插孔 |
插装阀尺寸 |
安装
扭距
（N/m) |
|
a |
b |
c |
|
L |
C |
K |
|
60L/min. |
DKDP-LAN |
T－21A |
35.0 |
22,2 |
79.0 |
82.6 |
84.8 |
45/50 |
|
120L/min. |
DKFP-LAN |
T－22A |
35.0 |
28,6 |
87.4 |
89.0 |
94.0 |
60/70 |
|
240L/min. |
DKHP-LAN |
T－23A |
46.2 |
31,8 |
100.1 |
101.1 |
105.9 |
200/215 |
|
480L/min. |
DKJP-LAN |
T－24A |
63,5 |
41,3 |
121.5 |
125.0 |
128.0 |
465/500 |
|
|
|
|
|
|
|
DKHP DKJR |
|
|
|
|
DKDP DKFP |
DKHP DKJR |
|
|
|
|
|
|
· 最大工作压 = 350 bar。
·最大内漏量24cSt=0.3cc/min..
·最小切换导压压力=DKDP,DKFP:28bar;DKHP,DKJP:20bar。
·导压口阀上孔径=DKDP,DKFP:0.8mm;DKHP,DKJP:1.9mm。
·导压容积=DKDP：0.16cc,DKFP:0.33cc;DKHP：0.82cc,DKJP:2.8cc。
独特平衡结构，油口1和油口2之间为油压平衡，即使其压力皆为350bar时，油口3以最小导压压力
大于阀的设定压力，既能使阀顺利切换。

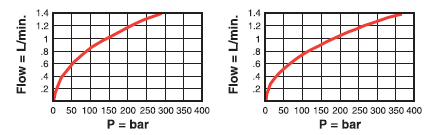

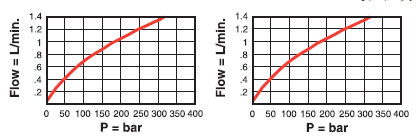

压力350bar时，油口1和油口2之间内漏量小于0.3cc/min. |
排油口的背压直接加于阀的设定压。 |
导压压力低于开阀压的85%，阀回座。 |
|
|
|
|
|
|
|
D 60 L/min.
F 120 L/min. `
H 240 L/min.
J 480 L/min.
|
L螺丝
C*防调
K调钮
*订购时候请注明需要的设定压力
|
仅供 DKDP，DKFP
A28-210bar
标准设定压70bar
B28-105bar
标准设定压70bar
W 28-315bar
标准设定压70bar
DkHP DKJP
A20-210bar
标准设定压70bar
B20-105bar
标准设定压70bar
W 20-315bar
标准设定压70bar
|
N Buna-N
V Viton |
|
|
