流量 |
(代表)
插装阀
型号 |
插孔 |

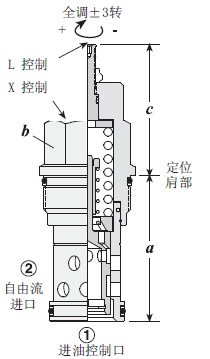

插装阀尺寸 |
安装
扭距
（N/m) |
|
a |
b |
c |
|
X |
L |
K |
|
11L/min. |
FCBB-XAN |
T－162A |
31 |
19,1 |
20.8 |
53.6 |
58 |
35/40 |
|
23L/min. |
FCCB-XAN |
T－13A |
35.1 |
22,2 |
19.1 |
50.8 |
57.2 |
40/50 |
|
45L/min. |
FCDB-XAN |
T－162A |
41,1 |
28,6 |
17.5 |
53.8 |
60.5 |
60/70 |
|
95L/min. |
FCEB-XAN |
T－16A |
62.0 |
31,8 |
24.6 |
62 |
68.3 |
200/215 |
|
200L/min. |
FCFB-XAN |
T－18A |
79,5 |
41,3 |
30.2 |
71.4 |
77.7 |
465/500 |
|
|
|
|
|
FCBB |
FCCB
|
FCDB |
|
|
|
|
|
FCEB
|
 |
|
|
|

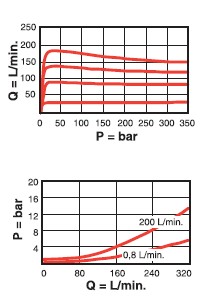

最大工作压 = 350 bar。
客户必须指定流量。FCCB，FCDB，FCEB，FCFB，的工厂设定流量为指定流量的+/-10%而FCBB为+/-15%。
确保控流精度，应维持最小压差14bar。
微调螺杆可调动工厂设定流量+/-25%。顺时针调转增加流量设定。
锐缘节流孔使因粘度而起的流量变化量趋于最小。
|
|
 |
|
|

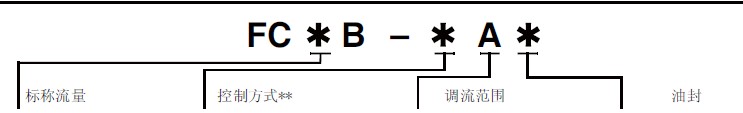

B 11L/min.
C 23L/min.
D 45L/min.
E95L/min..
F 200L/min.
|
X 不可调
工作设定为
客户指定流量
L 调流范围为客户
指定流量的±25%
K 调钮用于L控制
|
FCBB
A* 节流孔不可更替
FCCB FCDB FCEB FCFB
A* 节流孔 可更替
流量指定范围：FCBB： 0.4-11L/min
FCCB: 0.4-23L/min
FCDB:0,4-45L/min
FXEB:0.8-95L/min
FXFB:0.8-200L/min
|
N Buna-N
V Viton |
|
|
