流量 |
(代表)
插装阀
型号 |
插孔 |
插装阀尺寸 |
安装
扭距
(N/m) |
a |
b |
c |
|
95L/min. |
LODA-8DN |
T-11A |
35.0 |
22,2 |
30.2 |
45/50 |
200L/min. |
LOFA-8DN |
T-2A |
35.0 |
28,6 |
35.1 |
60/70 |
380L/min. |
LOHA-8DN |
T-17A |
46.2 |
31,8 |
46.0 |
200/215 |
760L/min. |
LOJC-XDN |
T-19A |
63,5 |
41,3 |
58.7 |
465/500 |
|
|
|
|
LOF*-8 |
|
|
LOH*-8 |
LOJ*-8 |
|
|
|
|
|
· 最大工作压 = 350 bar
·最大内漏量于24cSt=0.6cc/min.
·面积比A3to A1=1.8:1;A3to A2=2.25:1。
·节流孔径=LOD*-8,LOF*-8:0.53mm,LOH*-8:0.8mm,LOJ*-8:0.9mm.。
·导压容积=LOD*-8:0.6cc;LOF*-8:1.1cc;LOH*-8:4.1cc;LOJ*-8:6.9cc。
·此阀的三个油口均感受压力,应用于油路时应考虑全系统整体操作循环压力的情况
以确保系统操作的安全性即确实功能的发挥。 |
|
|
|
|

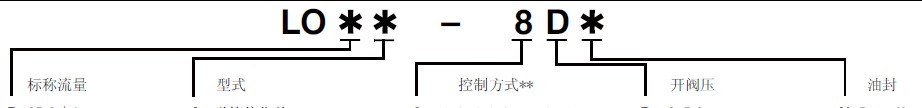

主级阀用适当的扭力安装后,再将导压控制阀用适当的扭力插入T-8A插孔中。
|
|
|
|
|
|
D 95 L/min.
F 200 L/min. `
H 380 L/min.
J 760 L/min.
|
X弹簧偏位关 油口1为导压源
B弹簧偏位关,油口2为导压源
D弹簧偏位关,油口1或油口2高压者
为导压源
|

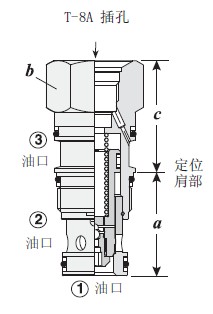

8 六角头上之T-8A插孔
配合导压控制阀
|
开压阀
D 3.5bar
油封
N Buna-N
V Viton |
|
|
