流量 |
代表
插装阀
型号 |
插孔 |
插装阀尺寸 |
安装扭距
（N/m) |
|
a |
b |
c |
d |
|
1 L/min. |
RBAP-XAN |
T－8A |
18,8 |
22,2 |
85,8 |
88,1 |
35/40 |
|
|
***安装和移除线圈需要50.8 mm 额外空间
|
|
|
|
RBAN |
 |
|
|
最大工作压=350bar
回座时的最大内漏量=25cc/min
带抖振信号时迟滞<4%; 直接输入DC的迟滞〈8%
带抖振信号时线性<2%, 带抖振信号时重复性<2%
抖振信号频率=140Hz
于关闭位置内漏量低，回座压为85%设定压
为获得最佳性能建议用电流感应和带抖振功能的放大器，抖振频率可调范围100-250Hz
此阀采用Sun T-8A，2口插孔，使其与Sun的主级阀成为理想的组合，不需额外的导压管线。仅需一个插孔即能安设导压级和主级阀，
注：所有2位、2向导压级阀均使用相同的插孔，结构上是可互换，但应考虑其功能性
订购时请注明指令所需要的设定压力
多种线圈和电压选项详见Sun网站 |
|
|
|
|
|

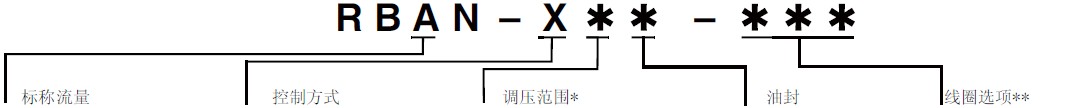

A 1 L/min.
|
X*不可调
|
A 20 - 210 bar
B:105-55 bar
D:55-20bar
W 315 - 210 bar
|
N Buna-N
V Viton
|
注: 线圈另购 . 仅用
12V DC 或 24V DC
( 770-*** 系列)
|
|
|
