流量 |
(代表)
插装阀
型号 |
插孔 |

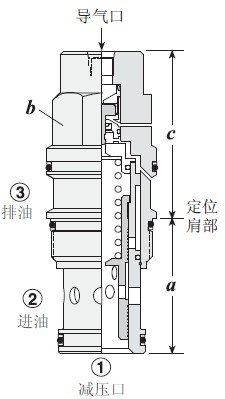

插装阀尺寸 |
安装
扭距
（N/m) |
|
a |
b |
c |
|
A |
B |
|
80L/min. |
PBFC-ABN |
T－2A |
35.0 |
28.6 |
51.1 |
- |
60-70 |
|
160L/min. |
PBHC-ABN |
T－17A |
46.0 |
31.8 |
- |
63.0 |
200-215 |
|
320L/min. |
PBJC-ABN |
T－19A |
63.8 |
41.3 |
- |
79.0 |
465-500 |
|
|
|
|
|
|
|
PBHC |
|
|
|
|
PBJC |
|
|
|
|
|
·最大工作压 = 350 bar。
导压比，气对油=20：1，
最大工作压=140bar。
最大气压=10，5bar。
导压流量=PBFC：0，16to0，25L/min.PBHC,PBJC,0,25to0,33L/min.
进油口与出油口的最大压差不可超过210bar。 |
油口3的压力设定阀最小设定压不可超过70bar。 |
|
|
|
|
|
|
|

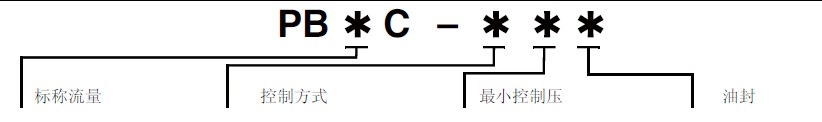

F 80 L/min. `
H 160 L/min.
J 320 L/min.
|
仅供PBFC：
A1、4“NPTE 导气口在阀六角头部
仅供PBHC PBJC
B SAE-4 导气口在阀六角头部
|
B 3.5bar-105bar
|
N Buna-N
V Viton
|
|
|
