流量 |
(代表)
插装阀
型号 |
插孔 |

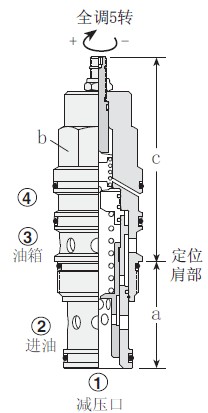

插装阀尺寸 |
安装
扭距
（N/m) |
|
a |
b |
c |
|
L |
C |
K |
|
40L/min. |
PBDB-LAN |
T－21A |
35.0 |
22.2 |
78.5 |
82.6 |
84.8 |
45-50 |
|
80L/min. |
PBFB-LAN |
T－22A |
35.0 |
28.6 |
87.9 |
90.9 |
94.0 |
60-70 |
|
160L/min. |
PBHB-LAN |
T－23A |
46,2 |
31.8 |
100.1 |
101.1 |
105.9 |
200-215 |
|
320L/min. |
PBJB-LAN |
T－24A |
63.5 |
41.3 |
121.5 |
125.0 |
128.0 |
465-500 |
|
|
|
|
|
|
|
PVFA |
|
|
|
|
PVHA |
PVJA |
|
|
|
|
|
|
·最大工作压 = 350 bar。
导压流量=PVDA:0,11to0,16L/min,PVFA:0,16to0,25L/min,PVHA,PVJA:0,25to0,33L/min,
出厂设定以减压口封闭时设定。
油口3的最大压力不可超过210bar。
导压操作阀转换减压与泄压模式的压升很小。
排油口(口4)的压力以1：1比率直接加于阀的设定压且不可超过350bar。 |
|
|
|
|
|
|
|

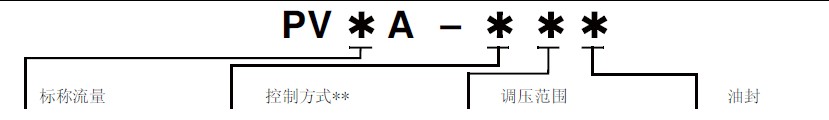

D 40 L/min.
F 80 L/min. `
H 160 L/min.
J 320 L/min.
|
L 螺杆
C*防调 工厂设定
K调钮 附定位钮
|
仅供PBBB
A 7-210bar
B 3，5-105bar
N 1.7-55bar
E1.7-25bar
W 5-315bar
注：AB最大压差210bar
D E最大压差140bar
W 最大压差为350bar
标准设定压14bar
|
N Buna-N
V Viton |
|
|
