流量 |
(代表)
插装阀
型号 |
插孔 |

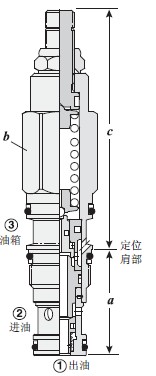

插装阀尺寸 |
安装
扭距
（N/m) |
|
a |
b |
c |
|
L |
C |
K |
|
40L/min |
HRDB-LA* |
T-11A |
35.0 |
22.2 |
78.5 |
82.6 |
84.8 |
45-50 |
|
|
|
|
HRDB
|
HRDB
|
|
|
|
最大工作压 = 350 bar。
回座时泄压阀的最大内漏量于=0,3cc/min.
单向阀的最大内漏量于=<0,07cc/min.
单向阀的开阀压=1,7bar.
响应时间=10ms。
此阀可作为系统侧油路的泄压保护。
调整螺杆的密封承受系统压力，因此须于无压力时方能调整。调整压力的步骤:
检查设定压力，移除压力，调整阀压，检查新设定的压力。
选择弹簧的调压范围应以其可调压力的中间值，约为所需设定的泄压压力，以确保阀的最佳重现性。
此复合阀可提供单或多又泵回路的油泵隔离和泄压保护。
直动式泄压阀的快速反应特性可减少峰压，同时提供底回座油漏(于85%开阀压时<0,3cc/min.).
此阀与Sun泄压阀的标准流径不同，所以不适应于Sun现有的标准泄压阀组。 |
|
|
|
|
|
|
|
|
|
A 40L/min
|
L螺杆
C* 防调工厂设定
K 调钮 附定位钮
*订购时请注明需要的设定压力
|
A 35-210bar 标准设定压：70bar
W：55-315bar 标准设定压：70bar
D 14-50bar 标准设定压：28bar
|
N Buna-N
V Viton
|
|
|
