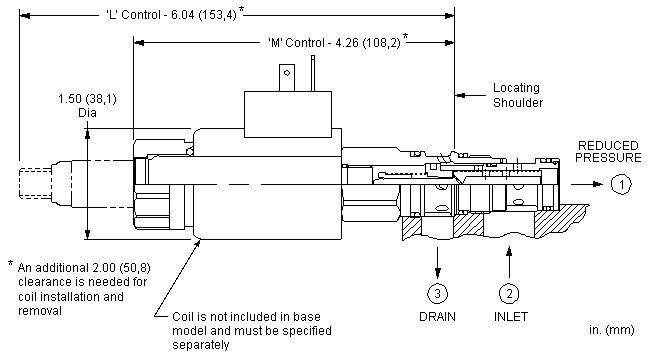

电比例，直动式溢流型减压阀将进口（口2）高压主油路压力调节减至口1所需的减压压力，同时具备从口1到油箱（口3）的全流量溢流功能。此阀偏置位置为溢流模式。线圈得电使口2与口1接通。增加线圈电流会正比例增大口1减压压力。如果口1压力超出线圈电磁力产生的设定值，口1会向口3溢流。此阀在减压与溢流模式之间的过渡位是打开的。这种过渡位置使阀具备良好的压力控制与动态响应性能。此阀具有可选的全手动控制。

• 口3处的压力直接以1:1的比例增加到阀的设定值上，且压力不能超出3000 psi（210 bar）。
• 口3处最大压力不能超过3000 psi (210 bar)。
• 直动式作用的概念在受污染系统中可提供更高的可靠性操作，特别是在闭死情况下。
• 从减压压力口（口1）到进口（口2）的反向液流可能导致主阀芯关闭。如果油路中需要反向自由流，可以考虑在油路中加入单向阀。
• 注意：当用M控制时，最高压力设定不受限。施加更大的力到手动重载，就会获得更高的压力设定。
• 这种“E”人工控制的装置大约有7000次的机械寿命
• 瞬时/旋转重载选项“E”允许操作者顺时针旋转手动重载装置90度以切换阀。
• 配置EPDM密封圈的插装阀可用在磷酸酯液压油系统。暴露在石油基液压油或润滑油脂中会损坏密封圈。
• 减压到溢流为微开的过渡位，因此此阀具有良好的压力控制性能，油液的消耗速率为0.1 gpm(0,4 L/分钟。)。
• 为了达到最佳性能，需要使用带电流传感和可调震颤的放大器。震颤需在100-250 HZ间可调。
• 所有3口减压阀和减压/溢流阀在尺寸上可互换（如：给定的外形结构尺寸阀拥有相同的流道，相同的插孔）。考虑安装配置时，减压/溢流阀的回油路（口3）最好具有公称流量能力。
• “L和K”手动螺杆调节用途包括：停电期间阀门紧急设置或者选择性地提高阀的设定。
• 用“L和K”调节螺杆，所有范围出厂设置为零（螺杆完全旋出）。线圈失电，顺时针调节螺杆会增加弹簧偏置力并加到此范围的最大设定上。线圈得电，任何机械压力设定将直接累加到由线圈产生的设定值上。
• 利用Sun浮动结构减少由于过量安装扭矩或插孔/插装阀加工误差带来的内部零件粘结的可能性。

插孔	T-11A
系列	1
通流能力	20 L/min.
最大操作压力	350 bar
110 SUS (24 cSt)下的最大泄漏	330 cc/min.
调节——顺时针调节的圈数，顺时针增加设定值。	5
衔铁直径	19 mm
阀头部安装六角尺寸	22,2 mm
阀安装扭矩	41 - 47 Nm
调节螺栓的内六角尺寸	4 mm
Locknut Hex Size	15 mm
Locknut Torque	9 - 10 Nm
型号重量（带线圈）	0,55 kg
Seal and nut kit - Coil	Viton: 990-770-006
Seal kit - Cartridge	Buna: 990-511-007

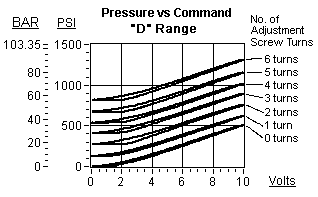

Seal kit - Cartridge 性能曲线：	Viton: 990-511
