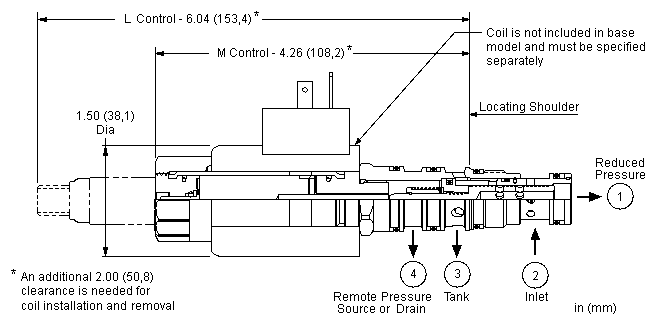

电比例，直动式溢流型减压阀将进口（口2）高压主油路压力调节减至口1所需的减压压力，同时具备从口1到油箱（口3）的全流量溢流功能。此阀偏置位置为溢流模式。线圈得电使口2与口1接通。增加线圈电流会正比例增大口1减压压力。如果口1压力超出线圈电磁力产生的设定值，口1会向口3溢流。外泄口4使阀对口3压力不敏感。此阀在减压与溢流模式之间的过渡位是关闭的，因此泄漏量小。此阀具有可选的全手动控制。

• 口3处最大压力不能超过3000 psi (210 bar)。
• 所有弹簧范围都用5000 psi (350 bar)进口压力来测试。
• 适合应用在蓄能器回路中，因为不会出现先导控制流量导致的减压次级回路泄漏。
• 直动式作用的概念在受污染系统中可提供更高的可靠性操作，特别是在闭死情况下。
• 技术数据中标定的口3泄漏发生在进口压力为2000 psi (140 bar) 且阀设定在中间范围时。此泄漏直接与压降成正比并与油液粘度成反比。
• 减压到溢流为关闭的过渡位，因此此阀具有极低的泄漏。但是，在减压和溢流模式转换间会有过渡性的压力上升。上升的步长约等于调节范围高端值的5%，这与阀的设定值无关。
• 为了达到最佳性能，需要使用带电流传感和可调震颤的放大器。震颤需在100-250 HZ间可调。
• 从减压压力口（口1）到进口（口2）的反向液流可能导致主阀芯关闭。如果油路中需要反向自由流，可以考虑在油路中加入单向阀。
• “L和K”手动螺杆调节用途包括：停电期间阀门紧急设置或者选择性地提高阀的设定。
• 用“L和K”调节螺杆，所有范围出厂设置为零（螺杆完全旋出）。线圈失电，顺时针调节螺杆会增加弹簧偏置力并加到此范围的最大设定上。线圈得电，任何机械压力设定将直接累加到由线圈产生的设定值上。
• 通过控制外泄口（口4）的压力，阀的有效设定值可以在公称设定值基础上增加。
• 外泄口（口4）处的压力直接以1:1的比例增加到阀的设定值上，且压力不能超出3000 psi（210 bar）。
• 利用Sun浮动结构减少由于过量安装扭矩或插孔/插装阀加工误差带来的内部零件粘结的可能性。

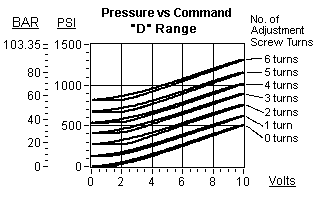

性能曲线：
