常关调压元件(泄压主级旁通压补)

常关调压元件（泄压主级及旁通压补）

流量	(代表) 插装阀型号	插孔	插装阀尺寸				安装扭距（N/m)
			a	b	c
			a	b	X	L
30L/min.	LRBC-XHN	T－163A	31.8	19.1	31.8	64.8	35-40
60L/min.	LRDC-XHN	T－11A	35.0	22.2	30.2	63.5	45-50
120L/min.	LRFC-XHN	T－2A	35.0	28.6	35.0	83.1	60-70
240L/min.	LRHC-XHN	T－17A	46.0	31.8	46.0	84.0	200-215
480L/min.	LRJC-XHN	T－19A	63.8	41.3	58.7	100.1	465-500

· 最大工作压 = 350 bar
·节流孔径=LRBA，LRDA，LRFA：0.4mm；LRHA，LRJA：0，53mm；
·导压流量=LRBA，LRDA，LRFA：0.16-0.25L/min；LRHA，LRJA：0.25-0.50L/min.
·微调（L控制）可改变通过压补元件的压降，以增加或减少可通过的流量，
·此选项仅使用于D压差。

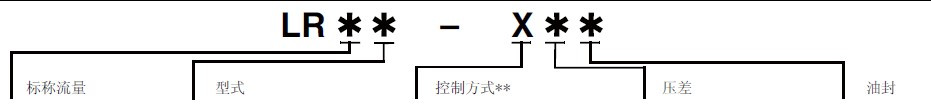

B 30L/min
D 60 L/min.
F 120 L/min. `
H 240 L/min.
J 480 L/min.

A 内部导压油口1为导压源

C 外部导压（旁通压补元件）

X 不可调
　　　　　　　　　D：3.5bar
F 7,0bar
G*10.0bar
H14.0bar
　　　
仅适用于D　压差　　

L微调

* LRBA LRDA LRHA LRJA 以及
LRBC 不适用

N Buna-N
V Viton
