2位和3通,透气切换,换向阀,常闭
2位和3通,透气切换,换向阀,常闭
流量
(代表)
插装阀
型号
插孔

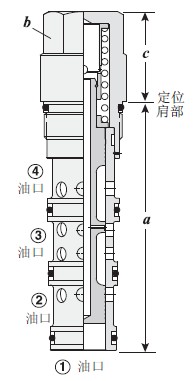

插装阀尺寸
安装
扭距
(N/m)
a
b
c
60L/min.
DSCX-XEN
T-31A
84.8
22,2
30.2
40/50
120 L/min.
DSEX-XEN
T-32A
92.2
28,6
33.3
60/70
240L/min.
DSGX-XEN
T-33A
114.6
31,8
41.4
200/215
480 L/min.
DSIX-XEN
T-34A
139.7
41,3
53.8
465/500
DSCX
DSEX
DSGX
DSIX
最大工作压 = 350 bar。
压补透气导压流量=DSCX,DSEX:0,38L/min,;DSGX,DSIX,0,60L/min.
口3对口1必须有足够的压力差,才能使阀切换。
口3的压力必须大于口1,以及所选的最小控制压。
可与分流/集流阀并联使用,关闭时,油流径分流/集流阀,打开时,提供绕过分流/集流阀的较大
流径以利高速作业。
使用单一导压阀,同时控制数个换向阀时,油口1应加设止回阀,如果不设止回阀,油路内的高压
侧和低压侧间会交互干扰。
滑栓和滑套均经硬化处理,提供一致的低油漏率和卓越的耐磨特性。
滑栓位置依调控情况而定。

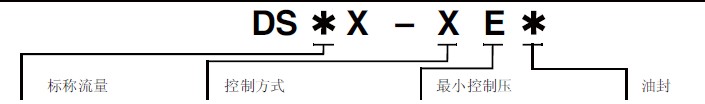

C
60 L/min.
E
120 L/min. `
G
240 L/min
I
480 L/min. `
X不可调
C2bar
D3,5bar
E5bar
N
Buna-N
V
Viton
