流量 |
(代表)
插装阀
型号 |
插孔 |

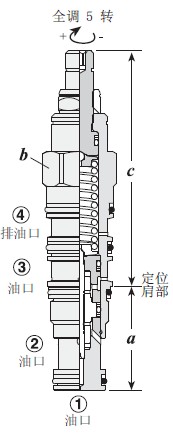

插装阀尺寸 |
安装
扭距
（N/m) |
|
a |
b |
C |
|
28 L/min. |
DRBM-LAN |
T－21A |
35.1 |
22,2 |
78.5 |
45-50 |
|
28L/min. |
DRBN-LAN |
T－21A |
35.1 |
22,2 |
78.5 |
45-50 |
|
 |
|
DRAY DRAX |
 |
最大工作压 = 350 bar。
回座压=>85%设定压。
导压腔（口1）和弹簧腔（口4）均确实密封。
此阀非设计为调控功能而是相当于液控压力开关。
口2和口3之间的漏油量为0，6cc/min, at70bar. |
|
|
|
|
 |
|
|
A 2L/min
|
Y 2通 导压切换，外排油至口4
常开
X 2通 导压切换，外排油至口4常闭
|
L 螺杆
C 防调
K 调钮
|
A 70- 210 bar
标准设定压：210bar
C 140-420bar
标准设定压：140bar
|
|
|
