此阀是2位2通比例节流阀.口2和口3常闭。口1先导压力抵抗弹簧力会在口2到口3方向上形成一个与口1压力大小成比例的可变节流口。液动力，弹簧力和先导压力平衡下会使此阀随负载压力变化而产生一定程度的自补偿效果。口1和口4的压力直接相互抵抗。

• 这些阀或许需要通过外部调节逻辑阀提供压力补偿。对并联回路采用LR*C-XHN，或者对于节流回路采用LP*C-XHN。
• 这款阀提供一定程度的自我补偿，可以用于流量控制。为提高流量控制的精准度，外部的逻辑调节阀可以用来保证大范围流量和压力情况下稳定的流量。可参考附加信息中的曲线。
• 1口和4口都应限制在500psi（35bar）以内。
• 口4的作用力相互直接作用于口1。
• 可选的调节方式（L控制）是通过先导压力的调节从而控制流量。调节控制是在给定的先导压力情况下，人工地提高或者减少流量。调节范围是50-300psi（3.5-20bar），标准设定为100psi（7bar）。
• 精确的压力补偿控制要求通过阀的压降保持在一个恒定值。
• Sun浮动式的结构可以最大限度地减少由于过大的安装扭矩以及孔型加工的误差所造成的干涉现象


• 技术数据：



  插孔	T-22A
  系列	2
  通流能力	80 L/min.
  最大操作压力	350 bar
  110 SUS (24 cSt)下的最大泄漏	30 cc/min.@70 bar
  Pilot Volume Displacement	4,9 cc
  操作所需最小先导压力	7 bar
  滞环	± 2 %
  调节——顺时针调节的圈数，顺时针增加设定值。	5
  阀头部安装六角尺寸	28,6 mm
  阀安装扭矩	61 - 68 Nm
  调节螺栓的内六角尺寸	4 mm
  Locknut Hex Size	15 mm
  Locknut Torque	9 - 10 Nm
  型号重量	0,15 kg

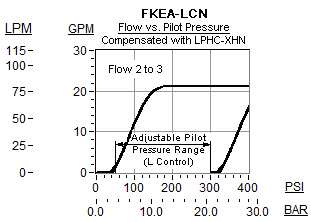

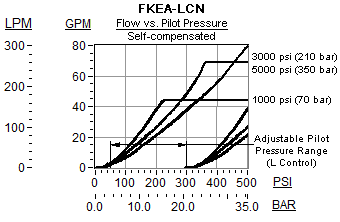

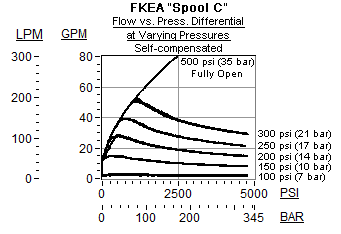

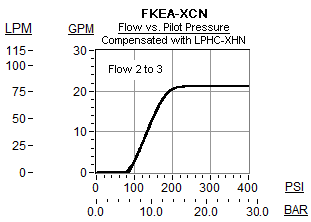

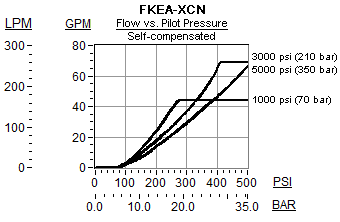

  性能曲线：
